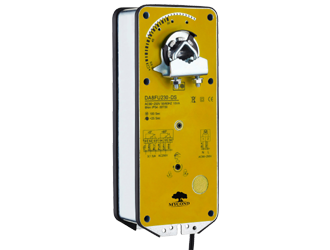

Привод воздушной заслонки с обратной пружиной
Серия
5Нм/8Нм с обратной пружиной
Приводы для воздушных заслонок с возвратной пружиной отлично подойдут для управления небольшими по площади заслонками для регулирования и распределения воздуха в системах вентиляции и кондиционирования. Наличие возвратной пружины гарантирует возвращение заслонки в охранное положение, если прекращается подача электропитания.
Благодаря компактным размерам и удобному управлению такой привод особенно подойдет для установки в ограниченном монтажном пространстве.
Особенности
Модели
- Применяется для регулирования распределения воздуха в системе ОВК.
- Ном. момент вращения: 5Нм/8Нм, для заслонок площадью 1,0 / 1,5 м2.
- Управление: двухточечное.
- В состав привода модели входят две группы дополнительных контактов.
- Номинальное напряжение: 24V AC/ DC, 90…250 V DC.
- Привод однопроводной, возможна преднастройка.
- Время работы настраивается.
- Универсальный адаптер: вал круглого сечения, макс. Ø18мм.
- Прочный и компактный корпус, IP54.
- Подключение - с помощью винтовых зажимов.
- Направление вращения произвольное - с установкой крепежных элементов на противоположной стороне привода
- Ручное управление отсутствует.
- Европейский сертификат соответствия
Дискретные с возвратной пружиной, 24В
| МОДЕЛЬ | Управление | Время срабатывания | Дополнительный контакт | Площадь заслонки |
|---|---|---|---|---|
| DA5MR24 | 2-x точечное | 50-70с/20c | - | 1 м² |
| DA5MR24-S2 | 2-x точечное | 50-70с/20c | 2-SPDT | 1 м² |
| DA8MR24 | 2-x точечное | 75-95с/25c | - | 1,5 м² |
| DA8MR24-S2 | 2-x точечное | 75-95с/25c | 2-SPDT | 1,5 м² |
Дискретные с возвратной пружиной, 220В
| МОДЕЛЬ | Управление | Время срабатывания | Дополнительный контакт | Площадь заслонки |
|---|---|---|---|---|
| DA5MR220 | 2-x точечное | 50-70с/20c | - | 1 м² |
| DA5MR220-S2 | 2-x точечное | 50-70с/20c | 2-SPDT | 1 м² |
| DA8MR220 | 2-x точечное | 75-95с/25c | - | 1,5 м² |
| DA8MR220-S2 | 2-x точечное | 75-95с/25c | 2-SPDT | 1,5 м² |
