Узлы регулирования тепловой мощности водяного нагревателя

Эффективная работа воздухообрабатывающего агрегата VTS тесно связана как с качественной комплектацией, так и с надежными и эффективными внешними устройствами и оборудованием, подключенными к агрегату.

К таким внешним устройствам, необходимым для функционирования вентиляционной системы, относятся узлы регулирования тепловой мощности, которые обеспечивают подачу воды необходимой температуры в водонагреватель (теплообменник).

Узел регулирования тепловой мощности устанавливают между водяным нагревателем-теплообменником и источником тепла для него и, обычно, состоит из таких компонентов:

  • насоса;
  • трехходового клапана с сервоприводом;
  • вспомогательной арматуры (фильтра и манометра).



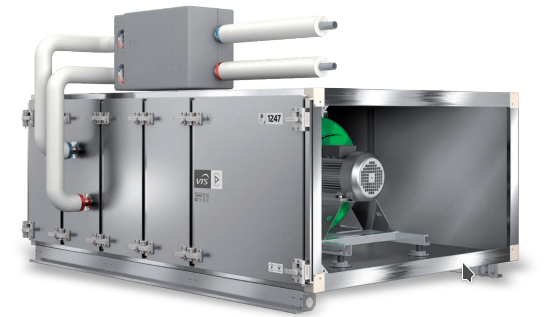

Специалисты компании VTS создали узлы регулирования для удобного и безошибочного подключения водяных нагревателей, которые обеспечивают требуемые параметры воздуха на выходе нагревателя.



Узел регулирования тепловой мощности водяного нагревателя, гидравлический модуль, используется для качественного контроля и регулирования тепловой мощности водонагревателя в системах VTS. При установке в паре с термостатом или датчиком температуры обратной воды такая гидрогруппа служит для надежной защиты от обмерзания теплообменника.

Теплопроизводительность водяного нагревателя изменяется через температуру подаваемого теплоносителя. Регулирование осуществляется смешиванием в трехходовом клапане теплоносителя из источника тепла с высокой температурой и теплоносителя, подаваемого от источника тепла с более низкой температурой.

Функции узла регулирования

1. качественное и плавное регулирование в связи с автоматикой VTS температуры теплоносителя, который подается в теплообменник, тем самым плавно изменяя температуру, проходящего через теплообменник воздушного потока.

2. защита нагревателя от замерзания теплоносителя путем двойного контроля температур: у обратного теплоносителя и воздуха за нагревателем.

Типы узлов регулирования

Различают упрощенную насосную группу - WPG.S, и полнокомплектную — WPG. Первая может быть доукомплектована несколькими элементами до полной комплектации.

К таким элементам относятся:

  • корпус, устанавливаемый при монтаже, при необходимости;
  • термоманометр, контролирующий работу установки;
  • запорный клапан (шаровой).

Установка запорного клапана важна для работы узла регулирования. Если комплексную систему отопления настраивают на работу с несколькими обогревателями, байпас необходим для балансировки всей системы.

При этом, как теплоноситель, при установке узлов регулирования тепловой мощности водяного нагревателя, допускается использование водно-гликолевой смеси с антикоррозионными ингибиторами, допустимая концентрация гликоля — до 35 %.

Технические параметры

  • Тип регулирования: плавное 0 ÷ 100%
  • Управляющий сигнал: 0-10 В.
  • Время закрытия/открытия клапана: 90 сек.
  • Напряжение питания 3х-клапана: 24 VAC.
  • Напряжение питания насоса: 1 x 230 В/ 50 Гц
  • Рабочая температура для насоса, макс.: 110 °C.
  • Температура окружающей среды: 0-40 °C
  • Температура воды, макс: 120 °C.
  • Максимальная концентрация гликоля в теплоносителе: 35 %.
  • Степень защиты: насоса IP 44, сервопривода IP 54.

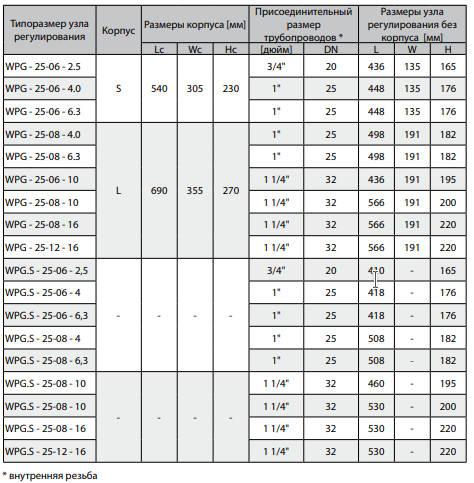

Размеры:

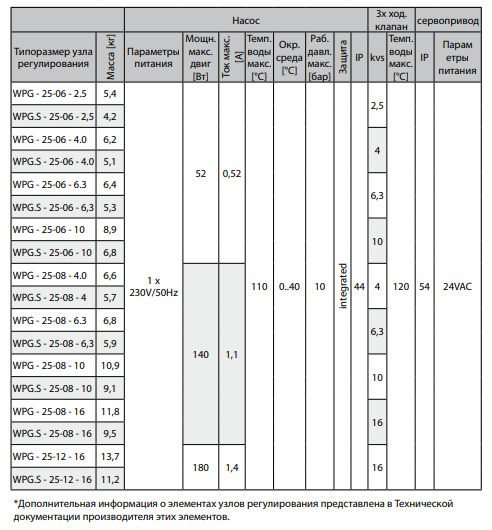

Параметры узлов регулирования

Комплектация  систем регулирования

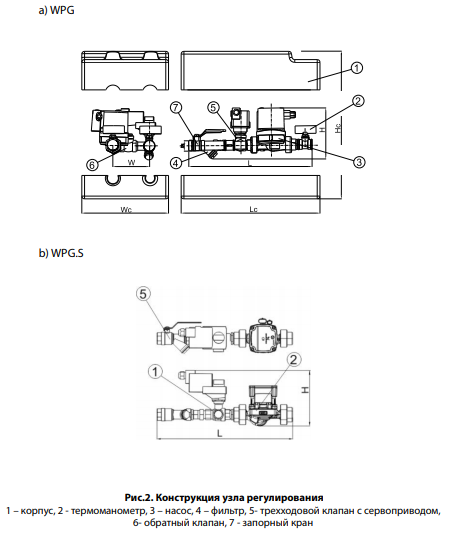

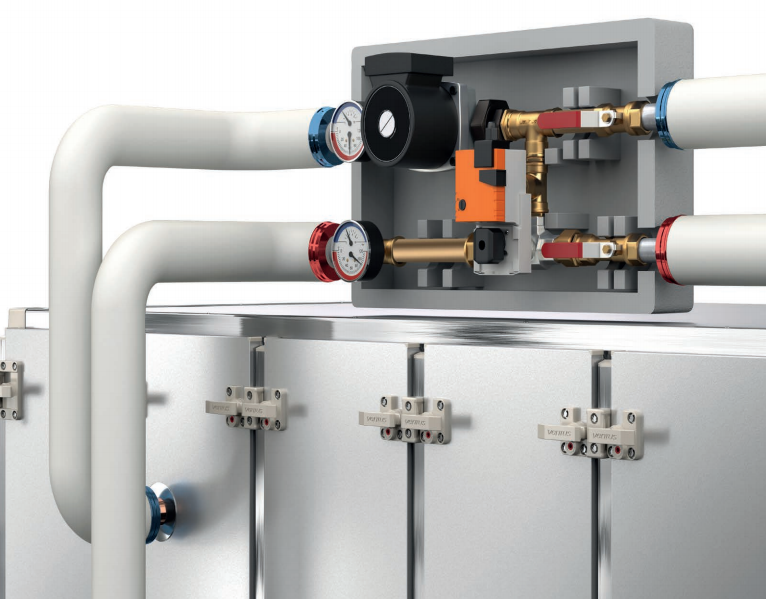

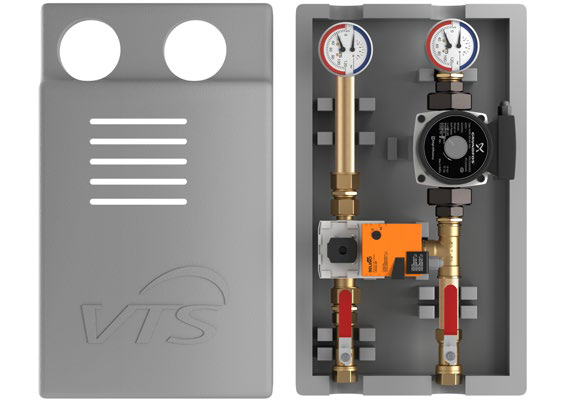

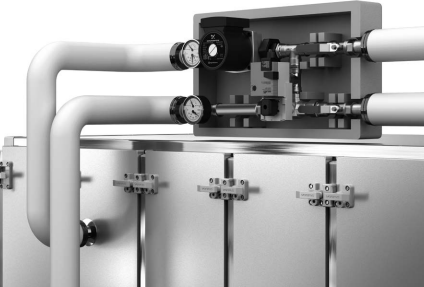

Насосная группа Premium WPG

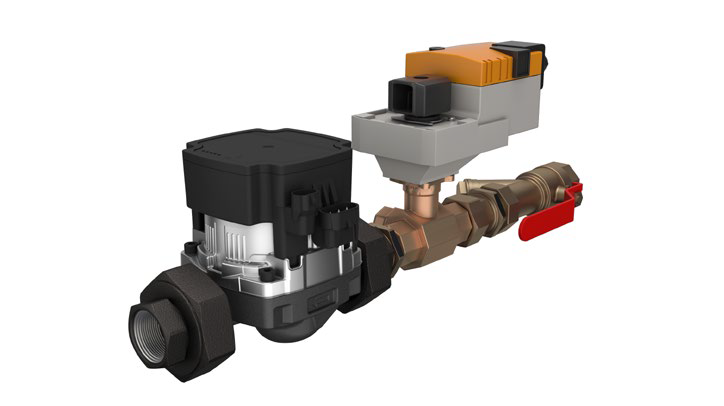

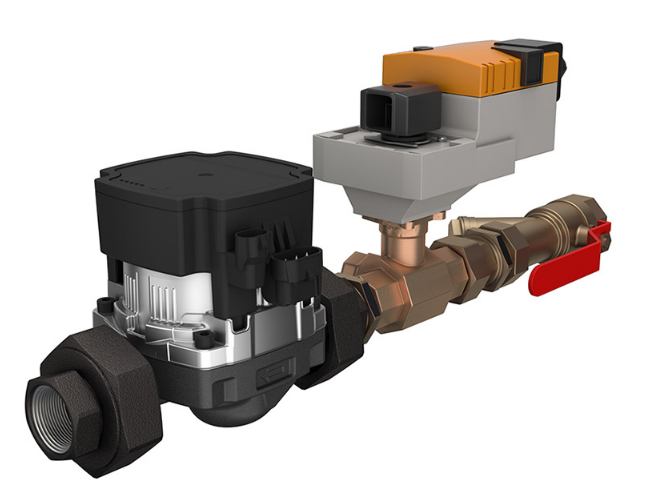

Насосная группа Lite WPG-S



  • корпус из EPP (пенополипропилен)
  • трехходовой клапан с электроприводом
  • водяной насос
  • термоманометры
  • сетчатый фильтр
  • обходной контур
  • запорные клапаны (краны)
  • водяной насос
  • трехходовой клапан с электроприводом
  • запорный клапан (шаровой) с фильтром

​Техническое описание узла регулирования теплопроизводительности водяного нагревателя

Узлы регулирования VTS включают в комплект несколько устройств и аксессуаров, объединенных в компактном корпусе, и выполняющих функцию плавного изменения тепловой мощности водяных нагревателей для регулирования температуры воздуха у вентиляционных систем VTS.

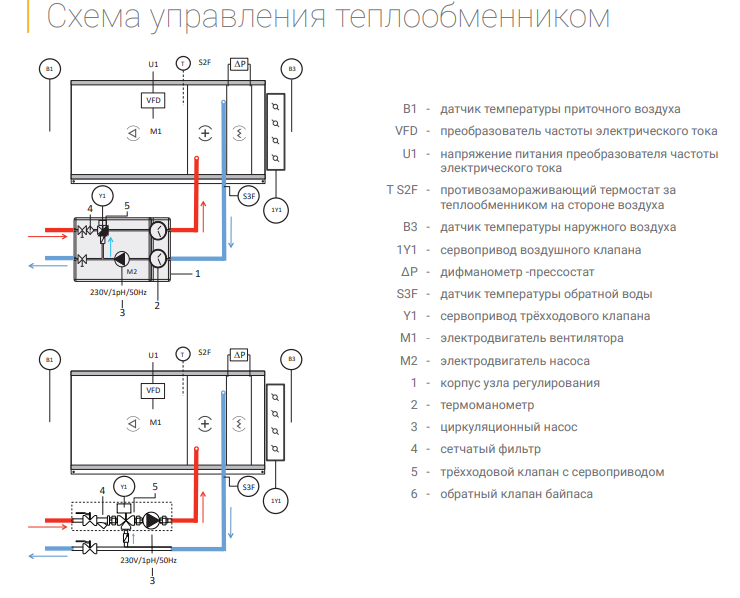

Схема подключения полнокомплектного узла регулирования WPG (а) и модели минимальной конфигурации WPG.S (b) к агрегату для вентиляции и кондиционирования воздуха



Преимущества применения узлов регулирования тепловой мощности

  • Простое подключение узла регулирования водяного нагрева к вентиляционному агрегату;
  • удобная стыковка вентиляционного агрегата к трубопроводам;
  • автоматическое управление вентиляционным агрегатом VTS и регулирование температуры воздуха с контролем по датчикам температуры воздуха и обратного теплоносителя;
  • надежная электрическая защита циркуляционного насоса;
  • двойная защита от замерзания теплоносителя теплообменника;
  • мониторинг данных теплоносителя на входе и выходе из нагревателя по температуре и давлению;
  • доступный выбор вариантов узлов регулирования для вентиляционных агрегатов VTS.

Основные элементы



Циркуляционный насос

  • Напряжение – 230 В/1 фаза/ 50 Гц
  • Температура окружающей среды – 0...40 °C
  • Максимальная температура теплоносителя – 110°C
  • Макс. рабочее давление – 10 бар
  • Защита от перегрузок – встроенная
  • Степень защиты корпуса – IP44
  • Пропилен / этиленгликоль – до 35 %

Трехходовой клапан с сервоприводом

  • Напряжение – 24VAC, сигнал 0-10 V
  • Температура окруж. среды – - 30... +50°C
  • Макс. темп. теплоносителя – 120°C
  • Влажность 5...95% RH (без конденсации)
  • Степень защиты корпуса - IP54.



Термоманометр

  • Диапазон измерения температуры – 0...120 °C
  • Диапазон измерения давления – 0…10 бар (1 МПа)
