EC-вентиляторы — инновационное энергосберегающее решение

ЕС-моторы – это бесколлекторные двигатели постоянного тока с электронной коммутацией, оснащенные встроенными в ротор постоянными магнитами.

EC-мотор - это электродвигатель с электронным управлением. Принцип работы ЕС-двигателя

EC-технологии определили значительное продвижение в развитии тенденций энергосбережения во множестве видов оборудования, где применяются электродвигатели. EC-моторы вентиляторов позволяют чуть не вполовину снизить затраты электроэнергии и увеличивают КПД устройств, обеспечивают гибкое регулирование скорости вращения, а также поддерживают регулирование таких параметров, как расход воздуха и его давление.

Принцип работы ЕС-двигателя

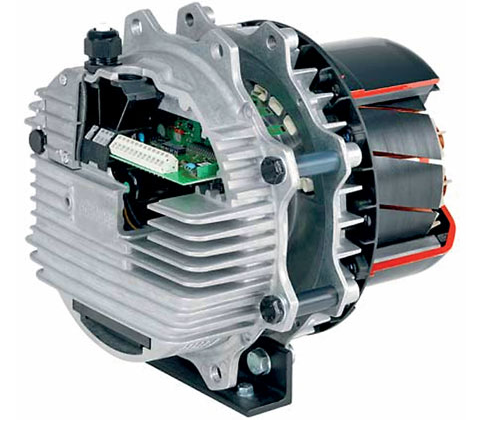

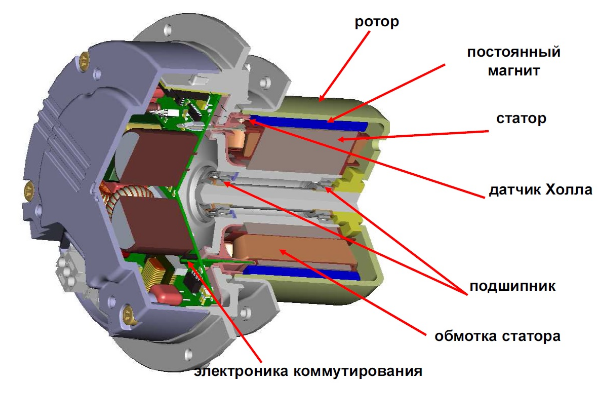

ЕС-мотор – это современный бесколлекторный двигатель постоянного тока с внешним ротором и со встроенными в ротор постоянными магнитами. Электронно-коммутируемым (Electronically Commutated) такой двигатель называется потому, что магнитное поле постоянных магнитов взаимодействует с потоком в обмотках статора. Причем вращение ротора контролируется с помощью электроники путем изменения подаваемого электрического напряжения на обмотки статора.

Принцип работы схож с работой частотного преобразователя, с тем различием, что контролируемое электроникой питание на обмотки статора подается в зависимости от положения ротора (по датчику Холла) и сигналов внешних датчиков и устройств.

Электронный контроллер реагирует на внешние управляющие сигналы, рассчитывает и подает на обмотки статора токи нужной полярности.

Управляющие сигналы, токовые 4–20 мА или потенциальные 0–10В, способны менять скорость вращения ротора в широком диапазоне и без лишних энергозатрат.

Вентиляторы с EC-двигателями обычно называют EC -вентиляторами. Рабочее колесо вентилятора крепится на фланец, имеющийся на роторе. EC-двигатели могут выпускаться, в зависимости от типа, с кабелем, выведенным наружу, для подключения к электросети 220В или 380В, или же с клеммной коробкой.

EC-двигатели применяются в различных областях и могут контролировать с помощью внешних датчиков не только скорость вращения, но и поддерживать постоянное давление, обеспечивать постоянный расход, контролировать постоянную температуру или качество воздуха.

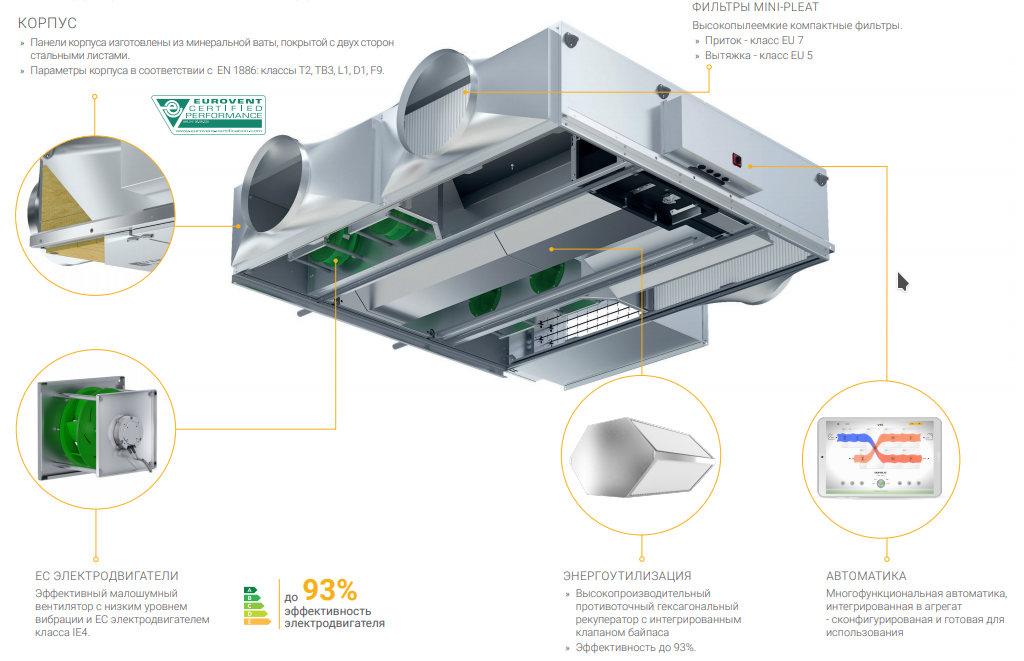

EC-вентиляторы относятся к самым перспективным в сфере энергосбережения техническим решением, потому они широко применяются в современных системах вентиляции и кондиционирования воздуха. Пример -  применение эффективных EC-вентиляторов в современных установках VTS Ventus Compact.

Особенности ЕС-вентиляторов

Современные производители вентиляторов стремятся к созданию наиболее энергоэффективного оборудования, отвечающего жестким требованиям по энергопотреблению, а потому все чаще выпускают вентиляционные устройства только с применением ЕС-технологий.

Современные EC-вентиляторы потребляют почти на 50% меньше электроэнергии по сравнению с традиционными конструкциями, а также отличаются гибким и точным управлением.

У EC-двигателей отсутствуют пиковые пусковые токовые нагрузки, в отличие от AC-двигателей, нет потерь от проскальзывания, нет потерь и износа, лучше чем у АС-двигателей эффективность.

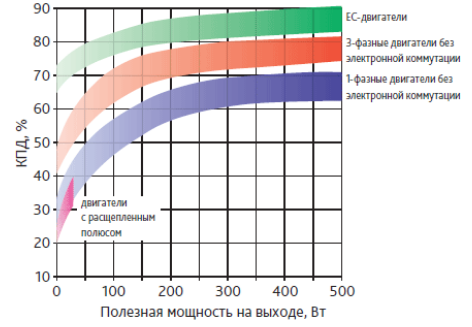

Еще одним положительным качеством EC-двигателей является то, что при работе с частичной нагрузкой, как и при полной нагрузке, такие двигатели работают намного экономнее по затратам электроэнергии, чем АС-двигатели. При частичной нагрузке EC-двигатели имеют более высокие показатели эффективности (КПД), чем АС-двигатели такой же мощности.

С точки зрения экологии и удобств для окружающей среды уровень шума и вибрации у систем обработки и кондиционирования воздуха с EC-вентиляторами намного ниже, что также является немаловажным преимуществом.

Преимущества ЕС-вентиляторов

  • Совершенная аэродинамика рабочего колеса вентилятора с прямым приводом и встроенной электроникой управления.
  • Более высокий КПД, чем у АС-вентиляторов.
  • Конструкция EC-вентилятора намного компактнее, и требует меньше монтажного пространства в комплектации приточно вытяжных или воздухообрабатывающих агрегатов.
  • EC-вентиляторы отличаются низким энергопотреблением.
  • Интегрированное интеллектуальное автоматическое управление.
  • Плавное без скачков регулирование скорости вращения с сохранением высокого КПД.
  • Функции мониторинга и связей для контроля других параметров: расход и давление воздуха, температура и качество воздуха.
  • Автоматический контроль температуры двигателя, блокировки ротора, и других параметров.
  • Низкое энергопотребление снижает эксплуатационные расходы и положительно для окружающей среды.
  • Увеличенный срок службы.
  • Простое подключение и установка (Plug & Play).
  • Меньшие теплопотери.
  • Нет необходимости во внешних преобразователях частоты или трансформаторах.
  • Универсальность применения ЕС-двигателей по всему миру: работа с напряжением 1/200 … 277 V AC или 3 /380 …480 V AC в сетях 50 и 60 Гц.
  • Есть интегрированный ЭМС и сетевой фильтр.
  • Эффективность использования энергии намного выше чем, у других типов двигателей.

  • Не намного более высокая стоимость EC-вентиляторов окупается за короткий период эксплуатации благодаря более низкому энергопотреблению, низким затратам на монтаж, отсутствию расходов на трансформаторы и частотные преобразователи.
  • Разнообразные типы EC-вентиляторов: круглые канальные, центробежные, осевые, крышные, для прямоугольных каналов и другие виды, позволяют найти нужную модель для конкретного применения.
  • Управление EC-вентиляторов может быть интегрировано в систему диспетчеризации.

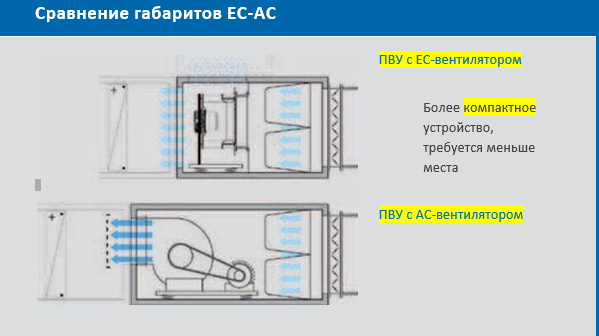

  • Конструкция EC-вентилятора намного компактнее AC-вентилятора той же производительности, что уменьшает общие габариты вентиляционных установок.
